PMDC-Motorenreihe
PMDC-Motoren oder Permanentmagnet-Gleichstrommotoren sind eine Form von bürstenbehafteten Gleichstrommotoren. Diese Motoren verwenden ein Kommutator-Bürsten-System für kontinuierliche Rotation, wobei die Geschwindigkeit durch Anpassen der Versorgungsspannung – typischerweise von 6 V bis 220 V – gesteuert wird, um ein lineares Verhältnis zwischen Drehzahl und Drehmoment zu erreichen.

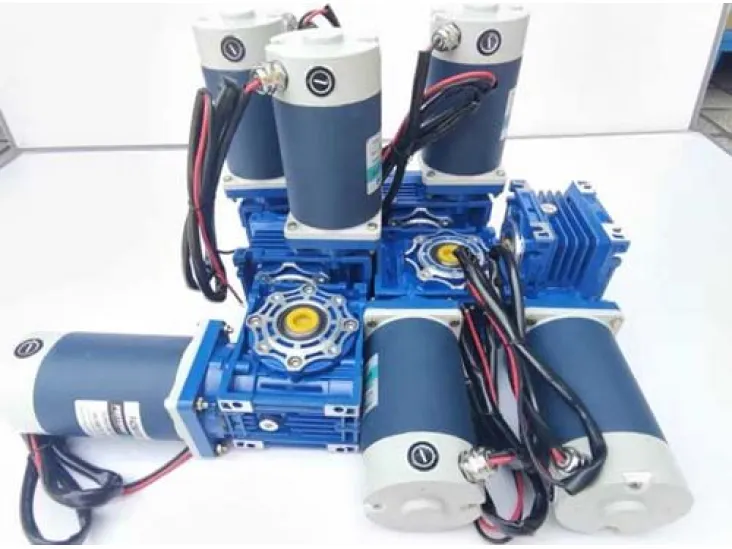

Pmdc-Motorlösungen von PJMs PMDC-Motoren (Permanentmagnet-Gleichstrom) bieten eine robuste Konstruktion, ein hohes Anlaufdrehmoment und eine einfache Drehzahlregelung, was sie ideal für Anwendungen von Automobilen bis hin zu medizinischen Geräten macht. Diese Pmdc-Motormodelle sind in Durchmessern von 6 mm bis 220 mm erhältlich und können hinsichtlich Spannung, Drehmoment, Geschwindigkeit und Umgebungsanforderungen individuell angepasst werden, um den unterschiedlichen Projektanforderungen gerecht zu werden. Als vertrauenswürdiger Hersteller von PMDC-Motoren integrieren die PMDC-Getriebemotorvarianten von PJM Präzisionsgetriebe, um ein höheres Drehmoment und kompakte Formfaktoren zu liefern. Mit wettbewerbsfähigen PMDC-Motorpreisoptionen und vollständiger OEM/ODM-Unterstützung gewährleistet PJM kostengünstige, zuverlässige PMDC-Motorlösungen, die durch ISO 9001 und RoHS-Konformität unterstützt werden.
Stator: Enthält Permanentmagnete zur Erzeugung eines stationären Magnetfeldes.
Rotor (Anker): Mit Spulen gewickelt und über einen Kommutator und Bürsten an die Gleichstromversorgung angeschlossen.
Wenn Strom durch die Ankerwicklungen fließt, entsteht ein Magnetfeld, das mit dem Magnetfeld des Stators interagiert und Drehmoment und Rotation erzeugt.
Hauptmerkmale: Der Stator verwendet Permanentmagnete, die Kommutierung verwendet Bürsten und einen Kommutator, um eine kontinuierliche Rotation aufrechtzuerhalten, und die Geschwindigkeit wird durch Variation der Versorgungsspannung gesteuert.
Vorteile: einfacher Aufbau, hohes Anlaufdrehmoment, allgemein zuverlässig und wartungsfreundlich.
| Modell | Durchmesser (mm) | Spannungsbereich (VDC) | Geschwindigkeit (RPM) | Drehmoment (mNm) | Leistung (W) | Schaftdurchmesser |
| PM77 DC-Bürstenmotor | 77 | 12–48 | 1000–5000 | 50–500 | 20–200 | 6–12 mm |
| PM52 DC-Bürstenmotor | 52 | 6–24 | 2000–8000 | 20–200 | 10–100 | 4–8 mm |
| PM44 DC-Bürstenmotor | 44 | 6–12 | 3000–10.000 | 10–100 | 5–50 | 3–6 mm |
| Micro DC Coreless | 6–20 | 3–12 | 5000–20.000 | 1–50 | 0,5–10 | 1,5–3 mm |

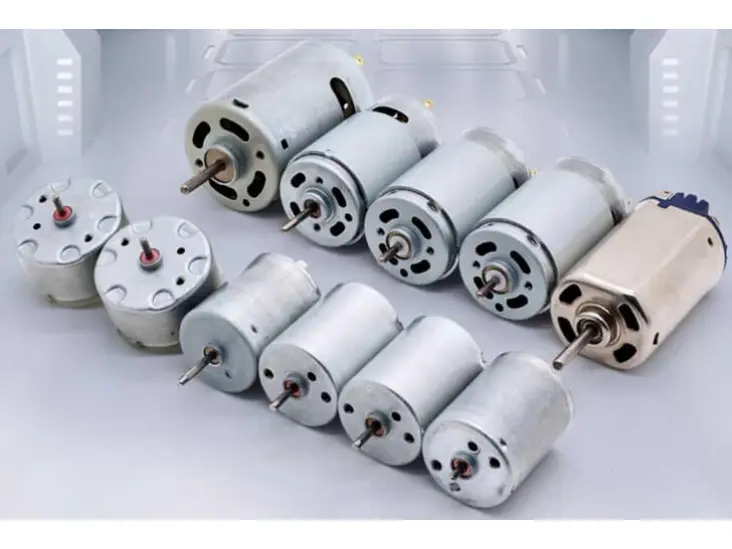

| Mikro-DC-Bürstenmotor | 10–30 | 3–24 | 2000–15.000 | 5–100 | 1–20 | 2–5 mm |
1. Geringe Größe, geringes Gewicht und hohe Leistungsdichte: Der Platz im Auto ist begrenzt und das Gewicht ist entscheidend für die Kraftstoffeffizienz und die Reichweite von Elektrofahrzeugen. PMDC-Motoren erfordern keine zusätzlichen Erregerwicklungen und zugehörigen Netzteile und sind kompakter aufgebaut. Sie können bei kleinerer Größe und geringerem Gewicht eine ausreichende Leistung liefern, was für die interne Integration in Fahrzeuge sehr vorteilhaft ist.
2. Hoher Wirkungsgrad: PMDC-Motoren sind im Allgemeinen effizienter als herkömmliche DC-Erregermotoren, da in der Erregerwicklung kein Kupferverlust auftritt. In energiesensiblen Anwendungen wie Automobilen bedeutet ein hoher Wirkungsgrad einen geringeren Energieverlust und eine längere Batterielebensdauer (für Elektrofahrzeuge).
3. Kosteneffizienz (insbesondere für Anwendungen mit geringem Stromverbrauch): Für verschiedene Zusatzfunktionen, die häufig in Automobilen vorkommen, wie Fensterheber, Scheibenwischer, Sitzverstellungen, Türschlösser, Lüfter usw., ist der Strombedarf normalerweise nicht groß. Bei solchen Anwendungen mit geringer Leistung sind die Herstellungskosten von PMDC-Motoren relativ niedrig, was wirtschaftliche Vorteile mit sich bringt.
4. Hohes Startdrehmoment: Viele Zusatzfunktionen im Automobil erfordern eine schnelle Reaktion und ein starkes Startdrehmoment, beispielsweise müssen Fensterheber oder Scheibenwischer im Moment des Starts einen bestimmten Widerstand überwinden. PMDC-Motoren leisten in dieser Hinsicht gute Dienste und können eine gute Anfangsantriebskraft liefern.
5. Hervorragende Geschwindigkeitsregelungsleistung: Die Geschwindigkeit von PMDC-Bürstenmotoren kann einfach durch Änderung der Versorgungsspannung gesteuert werden, und ihre Geschwindigkeits-Drehmoment-Kennlinien sind normalerweise linear, was eine präzise Steuerung ermöglicht und sich sehr gut für Anwendungen eignet, die unterschiedliche Geschwindigkeiten oder eine präzise Positionssteuerung erfordern.
6. Einfache Struktur, hohe Zuverlässigkeit und einfache Wartung: Im Vergleich zu anderen Motortypen haben PMDC-Motoren eine relativ einfache Struktur, die Fehlerquellen reduziert und die Zuverlässigkeit verbessert. Zuverlässigkeit ist in Umgebungen wie Automobilen, die einen langfristig stabilen Betrieb erfordern, von entscheidender Bedeutung.
7. Einfache Steuerung: PMDC-Motoren können direkt über eine Gleichstromversorgung mit Strom versorgt werden, und Geschwindigkeits- und Richtungssteuerung können durch einfache Schaltkreise erreicht werden, was den Entwurf elektronischer Steuerungssysteme für Kraftfahrzeuge vereinfacht.
(1) Permanentmagnet-Gleichstrommotoren werden häufig in verschiedenen Hilfssystemen in Automobilen eingesetzt:
Fensterhebermotoren: erfordern eine geringe Größe, ein hohes Drehmoment und eine präzise Steuerung.
Wischermotoren: erfordern zuverlässige Start-, Geschwindigkeitsänderungs- und Stoppfunktionen.
Elektrische Sitzverstellmotoren: erfordern eine präzise Positionskontrolle und ausreichend Schub.
Türverriegelungs- und Spiegelverstellmotoren: erfordern einen kleinen und zuverlässigen Antrieb.
Kühlgebläse- und Gebläsemotoren: erfordern einen effizienten und regulierbaren Luftstrom.
Hilfsmotoren in elektrischen Servolenkungssystemen (EPS): Obwohl Hochleistungs-EPS-Systeme möglicherweise bürstenlose Gleichstrommotoren verwenden, berücksichtigen einige einfache oder frühe EPS-Systeme auch PMDC-Motoren.
(2）Haushaltsgeräte wie Staubsauger, Mixer und elektrische Zahnbürsten.
(3）Spielzeuge und Hobbyprojekte wie ferngesteuerte Autos, Drohnen und andere Mikromotoren treiben Spielzeuge an.
(4）Medizinische Geräte wie Infusionspumpen und chirurgische Instrumente.
PJM bietet kompakte PMDC-Motoren mit einem Durchmesser von 6 mm bis 220 mm an. Sie können die folgende Standardserie mit Bürstenmotoren im Regal auswählen. Andere können maßgeschneidert werden.
Stator: Der Stator eines PMDC-Motors besteht aus Permanentmagneten, die an seinem Innenumfang angebracht sind. Diese Magnete erzeugen ein konstantes Magnetfeld. Der zylindrische Stahlstator fungiert auch als Rückweg für den magnetischen Fluss.
Rotor (Anker): Der Rotor oder Anker enthält Wicklungen und ist mit einem Kommutator und Bürsten verbunden.
Stromfluss: Wenn den Ankerwicklungen über die Bürsten und den Kommutator Gleichstrom zugeführt wird, erzeugt dieser ein eigenes Magnetfeld.
Wechselwirkung und Drehmoment: Das vom Anker erzeugte Magnetfeld interagiert mit dem konstanten Magnetfeld der Permanentmagnete im Stator. Durch diese Wechselwirkung entsteht ein Drehmoment, das den Anker in Drehung versetzt. Der Kommutator kehrt während der Drehung die Stromrichtung in den Ankerwicklungen um und sorgt so für ein kontinuierliches Drehmoment in eine Richtung.
Definieren Sie elektrische Anforderungen: Passen Sie die Motorspannung (6 V, 12 V, 24 V, 48 V oder höher) an die verfügbare Stromversorgung an.
Ermitteln Sie den Drehmoment- und Geschwindigkeitsbedarf: Berechnen Sie das Anlaufdrehmoment im Vergleich zu den Anforderungen im Dauerbetrieb, um die richtige Größe und Übersetzung auszuwählen.
Bewerten Sie die Umgebungsbedingungen: Wählen Sie IP-geschützte Gehäuse oder Hochtemperaturvarianten für staubige, nasse oder heiße Umgebungen.
Plan für Kontrolle und Wartung: Integrieren Sie PWM-Controller und planen Sie Bürsteninspektionen, um eine langfristige Leistung sicherzustellen.
Bürstenlose Gleichstrommotoren (BLDC) oder Permanentmagnet-Synchronmotoren (PMSM)Aufgrund ihrer höheren Effizienz, längeren Lebensdauer und Wartungsfreiheit ersetzen PMDC-Motoren mit Bürsten nach und nach. Dennoch sind PMDC-Motoren immer noch eine unverzichtbare und ideale Wahl in Szenarien mit einer großen Anzahl von Zusatzfunktionen und kostensensibel.
Der Preis für PMDC-Motoren variiert je nach Durchmesser, Spannung und Anpassungsgrad, wobei für standardmäßige PMDC-Modelle mit Bürsten Staffelpreise gelten. Zu den OEM/ODM-Services von PJM gehören maßgeschneidertes Branding, Verpackung und Dokumentation, um die Integration in Ihre Produktpalette zu optimieren.
Über 25 Jahre Erfahrung: Kunden in über 50 Ländern vertrauen auf zuverlässige Bewegungslösungen.
Zertifizierte Qualität: ISO 9001-, CE- und RoHS-Konformität garantieren strenge Herstellungs- und Umweltstandards.
End-to-End-Support: Von der ersten Beratung und dem Prototyping bis hin zur Massenproduktion und dem After-Sales-Service.
Wettbewerbsfähiger PMDC-Motorpreis: Transparente, wertorientierte Preisgestaltung gepaart mit globalen Logistikoptionen (DDP, FOB, EXW).
